Mastercam Design

modul za 3D risanje (točke, črte, loki, krivulje) in modeliranje s površinami (Nurbs in parametrične površine). Modul ima naslednje vmesnike za prenos geometrije iz drugih CAD sistemov: DWG, DXF, STEP, Inventor, IGES, VDA-FS, STL, ASCII, Parasolid (X_T), Solidworks, Solidedge, Acis solid (SAT). Je osnova vsem ostalim modulom, na razpolago pa je tudi kot samostojen modul.

Mastercam Mill

je razdeljen na tri stopnje, ki se razlikujejo po namenu uporabe in zmogljivosti

Moduli nudijo različne tehnologije obdelav. Od enostavnega rezkanja kontur do najrazličnejših načinov grobe in fine obdelave 3D modelov. Medtem ko je tehnologija dvoosne obdelave ohranila vso preprostost uporabe, so dodane tudi napredne tehnologije, kot sta obdelava ostankov ter optimiranje podajanja glede na obliko obdelovanac ali na odvzeti volumen materiala.

Mastercam Solids

Prostorninski modelirning na osnovi Parasolid jedra. Mastercam Design z dodatkom Solids združuje površinsko modeliranje in modeliranje s trdnimi telesi. Nekaj časa je bilo modeliranje s trdimi telesi glavna filozofija načrtovanja. Po spoznanju, da rabimo tudi fleksibilnost modeliranja s površinami sta oba načina modeliranja združena v t.i. hibridnih modelirnikih. Tako Mastercam Design/Solids združuje enostavnost modeliranja s trdimi telesi s fleksibilnostjo modeliranja s površinami.

Multi Axis

Simultane 4 in 5 osne obdelave. Modul je dodatek za Mill Level 3. Groba in fina več osna obdelava površinskih modelov. Več osna obdelava v smeri ploskve (flowline), obdelava z bokom rezkarja (swarf), več osna obdelava kontur, 5 osno vrtanje. Vsebuje tudi modul za solid verifikacijo več osnih obdelav.

Moldplus

Dodatne specializirane funkcije za modeliranje in analiziranje površin in površinskih modelov. Z orodji za analizo negativnih kotov, zapiranje in podaljševanje trimanih površin, ločitvijo notranjega in zunanjega dela modela, določitev delilne linije in izdelavo delilnih ravnin imamo hitro pripravljeno osnovo za nadaljnjo konstrukcijo orodja ali obdelavo.

Pro DRILL

avtomatizira izdelovanje NC programov za vrtanje. Na površinskem ali volumskem 3D modelu spozna izvrtine in jim priredi vrtalni proces na osnovi tehnoloških podatkov shranjenih v bazi. To lahko uporabnik dopolnjuje in prilagaja svojim potrebam in zahtevam.

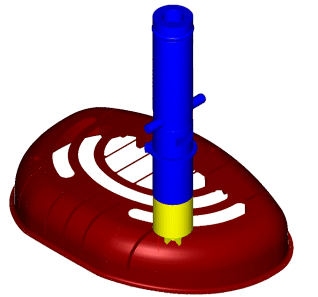

Moldplus ELEKTRODE

Pri izdelavi orodij pa se pogoste ne moremo izogniti elektrodam. Ta modul drastično zmanjša čas načrtovanja elektod. Od enostavne izbire geometrije elektrode, določitve pozicije za izžiganje, modelrianja elektrode do spremnega dokumenta.

Mastercam Lathe

Grobo in fino struženje, zarezovanje in odrezovanje, rezanje navojev, vrtanje, C-os. V kombinaciji z modulom za frezanje podpira tudi 4 osno struženje in programiranje večosnih frezalno-stružilnih centrov.

Automold

na osnovi konstrukterjevih zahtev in velikosti modela predlaga komponente orodja, njihovo velikost in pozicijo. Komponentam je znana njihova funkcija v orodju in se prilagajajo zahtevanim spremembam v vseh fazah načrtovanja orodja.

Mastercam Wire

Modul za 2 in 4 osno žično erozijo. 2 osne konture z in brez kota, različne zaokrožitve (konični radiji, ISO radiji, ostri vogali), konstantna sprememba kota, postopna sprememba kota. Različni načini grobega reza, porezovanja in mostička. Rezanje samo v eno smer in izmenično rezenje. Različni načini sinhronozacije elementov pri 4 osnih obdelavah

Mastercam vzdrževanje

Mastercam vzdrževanje je način, ki vam omogoča, da boste imeli vedno najnovejšo verzijo programske opreme, z vsemi novimi popravki, izboljšavami, dodatki in novimi lastnostmi.

Mastercam razvijajo na osnovi zahtev uporabnikov, prodajalcev in zahtev ter raziskav trga. Z Mastercamovim vzdrževanjem boste imeli dostop do vseh zadnjih popravkov, izbojšav in novih funkcij.

Mastercam Router

Mastercam Router je CAD/CAM programska oprema, ki vam nudi novo stopnjo uèinkovitosti v lesarski industriji.

Mastercam dodatni moduli

Včasih lahko poseben dodaten modul naredi vaše NC programiranje ali CAD modeliranje enostavnejše in učinkovitekše. Poleg tega, pa je Mastercam odprt sistem tako, da si različna orodja lahko naredite tudi sami.

Mastercam ART

Graviranje, rezbarjenje
