Preizkusite moč Mastercama X Mill

Mastercam je CAM programska oprema, ki se najbolj množično uporablja po vsem svetu* in je vedno prva izbira CNC programerjev. Mastercam X predstavlja novo generacijo našega priljubljenega programa, ki daje vsestranskemu modulu za rezkanje poenostavljen in nastavljiv vmesnik, večjo zmogljivost ter še hitrejši in bolj robusten izračun poti orodja.

* Vir: CIMdata, Inc.

Mastercam X Mill ponuja:

Zmogljivo modeliranje

Z Mastercamovim posodobljenim CAD modulom je modeliranje na moč preprosto. Vsak objekt lahko opazujemo že med samim nastajanjem kot "aktivni" objekt, ki ga elegantno popravljamo, dokler popolnoma ne ustreza naši predstavi. Klasične funkcije zahtevajo sedaj samo par preprostih klikov z miško, tako da nam Mastercam poenostavi izdelavo celo najbolj zahtevnih izdelkov.

• Hitro modeliranje širokega spektra NURBS in parametričnih površin, npr. zmogljive funkcije za "ogradno" (Fence) in "mrežno" (Net) površino.
• Asociativne kote se posodobijo, kakor hitro spremenimo model.
• Močna orodja za urejanje, npr. novo orodje za podaljševanje površin.

film

• Vgrajeni pretvorniki za IGES, Parasolid®, SAT (ACIS solids), AutoCAD® (DXF, DWG, in Inventorjeve TM datoteke), SolidWorks®, Solid Edge®, STEP, EPS, CADL, STL, VDA ter ASCII. Na voljo so tudi neposredni pretvorniki za CATIA®, Pro/E® in druge formate.
• Posebne brezplačne Mastercamove orodne vrstice za vaš SolidWorks, Solid Edge ali AutoCAD Inventor.

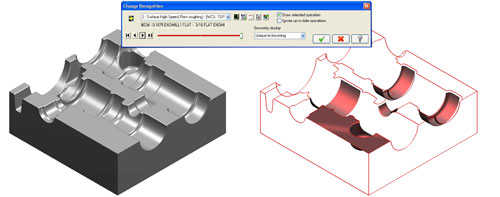

Razpoznavanje sprememb

film

V vsaki delavnici se soočamo s konstrukcijskimi spremembami. Pogosto je težko slediti, v kateri datoteki so shranjene zadnje posodobitve, katere spremembe modela so bile narejene in katere obdelave je potrebno še popraviti.

Mastercam X je opremljen z dvema novima zmogljivima orodjema, s katerima na preprost način odkrivamo in rešujemo opisane težave: orodje za sledenje datotek (File Tracking) in orodje za razpoznavanje sprememb (Change Recognition).

• Naredimo spisek datotek, ki jih želimo slediti, npr. Mastercamove, SolidWorksove, Autocadove ali druge CAD datoteke. Mastercam nas opozori, kadar je na voljo novejša različica katerekoli datoteke na spisku.
• Mastercamovo orodje za razpoznavanje sprememb prepozna spremembe kateregakoli CAD modela, ne glede na format zapisa – v kakršnikoli množici žičnih, telesnih objektov (solids) in površin
• Mastercam označi vsako obdelavo, ki utrpi spremembe zaradi posodobljene CAD datoteke. Preprosto lahko izberemo novi model in posodobimo obdelavo.
• Čim posodobimo eno takšno obdelavo, se samodejno posodobijo tudi vse ostale obdelave, ki obdelujejo iste objekte.

Prednost predstavljenih orodij pride do izraza pri konstrukcijskih spremembah na veliki datoteki s številnimi operacijami. Včasih je bilo izredno težko videti vsakdanje spremembe, npr. nekaj dodatnih izvrtin. Danes pa te spremembe v trenutku odkrijemo in jih posredujemo obdelavi, s čimer prihranimo precej dragocenega časa.

Vedno pri roki

Mastercamov "upravitelj operacij" (Operations Manager) združuje vse elemente naše naloge na enem mestu. Omogoča nam izdelavo, urejanje in preverjanje obdelav, kopiranje obdelav ter kopiranje parametrov in orodij iz ene operacije v drugo. Iz upravitelja operacij je mogoče urejati tudi telesne objekte (solids).

Definirana delavnica

Mastercamov "upravitelj operacij" (Operations Manager) združuje vse elemente naše naloge na enem mestu. Omogoča nam izdelavo, urejanje in preverjanje obdelav, kopiranje obdelav ter kopiranje parametrov in orodij iz ene operacije v drugo. Iz upravitelja operacij je mogoče urejati tudi telesne objekte (solids).

Asociativne obdelave

• Polna asociativnost objektov z obdelavami pomeni, da vsakemu popravku objektov ali parametrov obdelave takoj sledi popravek in posodobitev obdelave.
• Pogosto uporabljane operacije shranimo v knjižnico, da si avtomatiziramo programiranje. Tako lahko na primer z uvozom ene operacije zatočkamo, izvrtamo in vrežemo navoje v skupino izvrtin.

Obdelava žepov, kontur in vrtanje

Na voljo so različni načini 2D obdelave, od najpreprostejše do najbolj zahtevne 2D obdelave. Mastercam nudi vsa orodja za optimalni izkoristek časa.

• Obdelava žepov lahko poteka v visokohitrostnem načinu rezkanja, cikcak, enosmerno, v pravi spirali, v spirali s konstantnim prekrivanjem ter s prehodom iz ene oblike v drugo, pri vsakem načinu pa lahko dodamo tudi fine reze.
• Poobdelava kontur in žepov z manjšim orodjem, ki samodejno počisti ostanke materiala od prejšnje obdelave.
• V enem koraku lahko izberemo več območij obdelave hkrati.
• Z miško lahko premaknemo fini rez obdelave žepa ali začetno točko konturne obdelave kamorkoli na model.
• Čelna obdelava počisti material z vrhov otočkov ali s celotnega obdelovanca.
• Preprosta obdelava 2D in 3D kontur, tudi parametričnih in NURBS krivulj.
• Samodejna zaznava in predvrta več operacij v točkah potapljanja orodja.
• Če je aktiven dodatek za modeliranje s telesnimi objekti (Solids), Mastercam samodejno prepozna in sprogramira vrtanje izvrtin telesnih modelov s predvrtanjem vred.

Zmogljiva groba obdelava

Hitro in učinkovito odvzemanje materiala je pogoj za kakovosten NC program. Mastercam ponuja razne tehnike grobe obdelave za vse mogoče oblike.

• Groba obdelava več površin, telesnih (solid) modelov ali kombinacije obojega.
• Groba obdelava kontur ali žepov po plastnicah.
• Groba obdelava ostankov po plastnicah samodejno prepozna in obdela izključno področja, ki jih večje orodje ni doseglo.
• Samodejna čelna obdelava in zaznavanje kritičnih globin preprečujeta, da bi na vodoravnih ploskvah med plastnicami ostalo preveč materiala.
• Samodejna poravnava vseh točk potapljanja orodja olajša predvrtavanje teh področij za potrebe serijske proizvodnje.


Vsestranska fina obdelava

V Mastercamovi garnituri finih obdelav najdemo za vsako nalogo primeren postopek.

• Fina obdelava več površin, telesnih (solid) modelov ali kombinacije obojega.
• Nova neomejena fina obdelava notranjih robov poteka v logičnem zaporedju rezov.
• Fina paralelna obdelava se odlično izkaže za celo vrsto izdelkov.
• 3D fina obdelava po projekciji na površino naredi lepo zvezno gravuro, ki sledi obliki več površin ali telesnih objektov (solids).
• Fina obdelava „Constant scallop machining“ s konstantno višino ostanka oziroma konstantno 3D razdaljo med rezi zagotavlja enakomerno hrapavost tako na vodoravnih, kot tudi na nagnjenih površinah.
• Fina obdelava po površinskih krivuljah obdela eno ali več površin po njihovi naravni obliki, s čimer zagotovi gladko končno površino.


Čiščenje ostankov

Material, ki bi ostal po obdelavi na obdelovancu, bi zahteval dodatno ročno delo in veliko dodatnega časa. Mastercam zato sam prepozna in obdela neobdelana področja ter vam prepusti natančneje obdelani model.

• Hibridna obdelava ostankov samodejno prilagaja tehniko rezkanja glede na naklon obdelovane površine.
• Obdelava ostankov po plastnicah samodejno prepozna in obdela izključno področja, ki jih večje orodje ni doseglo, hkrati pa zaznava še kritične globine.
• Nova izboljšana obdelava notranjih robov vodi orodje vzdolž stičišč površin in tako počisti težko dostopna mesta.
• Obdelavo lahko omejimo z dvema kotoma naklona površine, tako da se obdelajo le bolj strma ali bolj položna območja izbranih površin.

Visokohitrostna obdelava

Visokohitrostna obdelava je zmogljiva tehnologija obdelave, za katero so značilne visoke hitrosti podajanja, visoke vrtilne hitrosti vretena, posebna orodja in poseben način gibanja orodja. Sposobna je krajših časov obdelave ter višje kvalitete obdelane površine. Mastercam ima številne funkcije, ki nam široko odpirajo vrata v svet visokohitrostne obdelave.

film

• Zvezno gibanje orodja pri rezkanju in pri prehodu med rezi nad obdelovancem.
• Samodejna obdelava vodoravnih ploskev z uporabo novih hitrih minimalnih dvigov in zveznim gibanjem orodja pri vstopu, izstopu in rezkanju.
• Pri visokohitrostni obdelavi po plastnicah potekajo rezi na konstantni globini z zveznimi vstopi in izstopi.
• Posebno razpoznavanje notranjih robov nam omogoča, da počistimo material predhodne fine obdelave.
  Inteligentna groba obdelava z vstopom od zunaj je namenjena izbočenim modelom. V primeru, da naleti na žep, pa obrne smer gibanja orodja od znotraj navzven.
• Obdelava po plastnicah z zveznimi poševnimi prehodi orodja.
• Variabilni premik orodja po globini zagotavlja bolj dosleden odvzem materiala
• Visokohitrostna čelna obdelava.
• Avtomatizirana zvezna obdelava izvrtin.
• Krožni vstop in izstop na reze s konstantno globino.
• Krožno (trochoidal) rezkanje preprečuje vkopavanje orodja.
• Posebna visokohitrostna obdelava žepov.
• Postopno čiščenje utorov preprečuje prekomerno obrabo orodja.

Večosna obdelava

• Uporaba dodatnih osi stroja nam prinaša povsem nove možnosti obdelave. Z Mastercamovimi večosnimi obdelavami programiramo hitro in učinkovito.
• Groba in fina petosna obdelava več površin.
• Petosna obdelava po površinskih krivuljah.
• Mastercamove napredne večosne obdelave nudijo možnost izbire vrste izdelka. Grafični vmesnik obdelave se prilagodi tako, da nazorno prikazuje izbrani izdelek z vsemi potrebnimi parametri.
• Napredno preprečevanje zarezovanja pripomore k varnosti obdelave celo pri najbolj zahtevnih operacijah.
• Mastercamove nastavitve prehodov orodja nudijo popoln nadzor nad vstopom / izstopom, prehodom prek rege in prehodom med rezi.
• Petosna obdelava v več rezih po globini.
• Petosna konturna obdelava po robovih modela za obrez npr. vakuumiranih izdelkov.
• Petosno vrtanje.


Zanesljivo preverjanje obdelave

Mastercamov modul za preverjanje obdelave na osnovi telesnega (solid) modela nam prikazuje potek odvzemanja materiala od kvadrastega surovca. Simulacija preverja zarezovanje in prikazuje orodje skupaj z držalom.

Inteligentna optimizacija podajalne hitrosti

S konstantno hitrostjo podajanja ni mogoče doseči optimalnega učinka obdelave. Pri isti obdelavi nam lahko variabilna hitrost podajanja prihrani čas in denar ter zmanjša obrabo orodja. Mastercam zna optimirati hitrost podajanja katerekoli dvo- ali triosne obdelave glede na prostornino materiala, ki ga orodje trenutno odvzema in glede na podane omejitve.

Programska oprema, ki raste z vašim podjetjem

Mastercam X Frezanje je zasnovan tako, da raste skupaj z vašim podjetjem. Programska oprema je namreč na voljo v treh stopnjah z nekaj dodatki po izbiri, od katerih izberete tisto, ki vam najbolj odgovarja. Pri Mastercamu je vaša investicija varna – kadar želite preiti na višjo stopnjo Milla, poravnate samo razliko v ceni med obema stopnjama.

Mastercam X Frezanje(Mill)	Stopnja 1	Stopnja 2	Stopnja 3
CAD
Polna prilagodljivost vmesnika
Risanje in dimenzioniranje "aktivnih" objektov v predogledu
Branje izvirnih formatov Autocad, Solidworks, Solid Edge in drugih
Branje in zapisovanje formatov IGES, DXF, SAT, Parasolid, EPS in drugih
Branje izvirnih formatov Catia in Pro/E datotek	optional	optional	optional
Modeliranje s površinai
Razpoznavanje sprememb v CAD datotekah
Modeliranje s telesi (Solids)	optional	optional	optional
CAM
Polno asociativne obdelave
Samodejna optimizacija podajalne hitrosti
Obdelava kontur, žepov in vrtanje
Samodejno vrtanje telesnih objektov (solids), če so slednji aktivni
3D konturna obdelava, obrezovanje in čiščenje ostankov
Preverjanje obdelave s simulacijo
Določitev varnostnih območij pri vseh obdelavah
Definicija obdelovalnega stroja in krmilnika
Groba obdelava ene površine in omejena groba obdelava več površin
Fina obdelava ene površine in omejena fina obdelava več površin
Polna groba obdelava več površinskih in telesnih objektov (solids)
Polna fina obdelava več površinskih in telesnih objektov (solids)
Čiščenje ostankov na površinskih in telesnih objektih (solids)
Polna visokohitrostna obdelava več površin in telesnih objektov (solids)
Petosno vrtanje in obdelava kontur	optional	optional	optional
Polna štiri- in petosna obdelava			optional

Sistemske zahteve
